yl7703永利集团2023级研究生黄婉滢在EI期刊《岩土工程学报》上发表题为“冻融循环作用下含裂隙砾岩力学特性及宏微观破坏机理”的研究论文（图1）。yl7703永利集团为论文第一署名单位，硕士研究生黄婉滢为论文第一作者，其导师温韬教授为通讯作者。

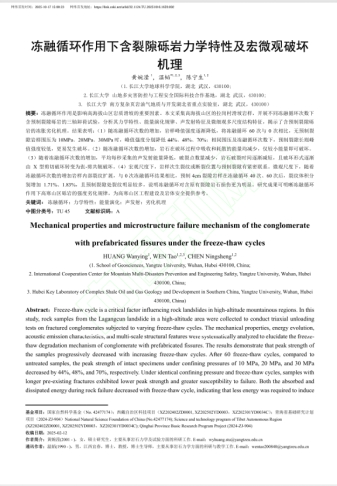

图1 文章首页截图

由于西藏地区海拔高、温差大，加之断裂带发育，地壳活跃，不同历史时期发育众多滑坡，长期遭受冻融影响，使得高寒地区岩体工程安全面临严峻的挑战。在冻融循环作用下，岩体的非均质性、不连续性表现得更为突出，岩体力学劣化现象更为显著（图2）。因此，有必要开展冻融循环作用下的裂隙岩体力学特性及破坏机理研究。研究成果可明晰冻融循环作用下高寒山区砾岩的强度劣化规律，为高寒山区工程建设及岩体安全提供参考。

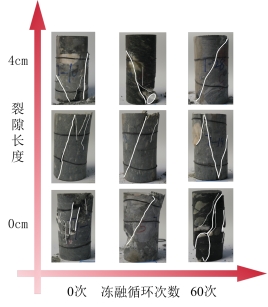

图2 预制裂隙对岩样破坏模式的影响分析

文章通过不同循环次数下的二维分形维数裂隙的变化，揭示冻融循环对原有裂纹岩石损伤更为明显。随着冻融循环次数的增加，预制4cm 裂隙岩样和预制 2cm 裂隙岩样的二维分形维数呈增大趋势，而无裂隙岩样在冻融循环过程中还出现了内部结构胶结，即岩石受损伤程度随着冻融循环次数的增加而增大。预制 4cm 裂隙岩样 20 次循环后岩样二维分形维数与 0 次循环数值对比变化不大，而 40 次、60次循环后与 0 次循环相比数值分别增大 0.83%、3.5%，岩样整体损伤程度加剧；预制 2cm 裂隙岩样同样在裂隙周围数值变化明显。预制 4cm、2cm 裂隙切口处二维分形维数均出现突值，说明此处裂纹发展较密集，冻融循环对原有裂纹岩石损伤更为明显。

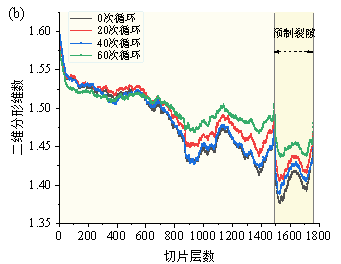

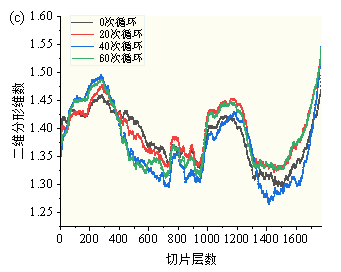

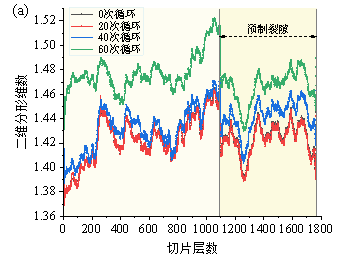

图3 不同裂隙岩样的二维分形维数随冻融循环变化情况：

(a)预制4cm裂隙；(b)预制2cm裂隙；(c)无裂隙

论文链接：https://link.cnki.net/urlid/32.1124.TU.20251016.1659.002
