yl7703永利集团硕士生朱旭亮在《科学技术与工程》上发表题为“不同岩相类型微观孔隙特征及影响因素研究:以前梨园及濮卫洼陷页岩为例”的研究论文。yl7703永利集团为论文第一署名单位，硕士生朱旭亮为论文第一作者，教授胡望水为通讯作者。

该论文主要针对单一技术对孔隙表征的尺度局限性、定性结构定量数据难以兼顾问题，以渤海湾盆地东濮凹陷沙河街组三段页岩为对象，运用多尺度CT数字岩心、高压压汞及低温氮气吸附技术，从微米到纳米级别、二维参数到三维结构的全尺度系统表征了主要岩相（富有机质块状钙质页岩、含有机质纹层状黏土-长英质/钙质混合页岩、含有机质纹层状黏土质页岩）的孔隙特征。考虑到不同尺度下的微观孔隙特征会影响储层的各类物性，结合岩相对比结果，明确了不同岩相类型的储层微观孔隙特征差异并探讨了影响该地区孔隙发育的因素。结果表明：①黏土-钙质混合页岩孔喉连通性最优，钙质页岩孔隙度最高；②氮气吸附微孔孔径以3.8~4.0 nm微孔为主导，压汞实验表明中-宏孔受深层压实作用发育较差，数字岩心中大于3 000 nm的孔径主要集中在1 000~10 000 nm，其中以黏土-长英质混合页岩孔喉半径发育较好；③沙三段孔隙发育受矿物组成、孔喉协调性及纹层类型和界面特征影响。研究结果揭示了沙三段不同岩相间微观孔隙特征及孔隙发育的影响因素，为陆相页岩油高效勘探开发提供了科学依据。

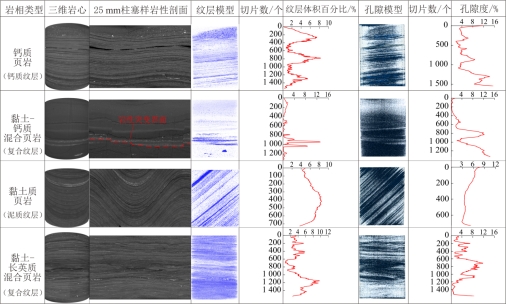

图1 沙三段三维岩心定量化纹层-孔隙模型对比图

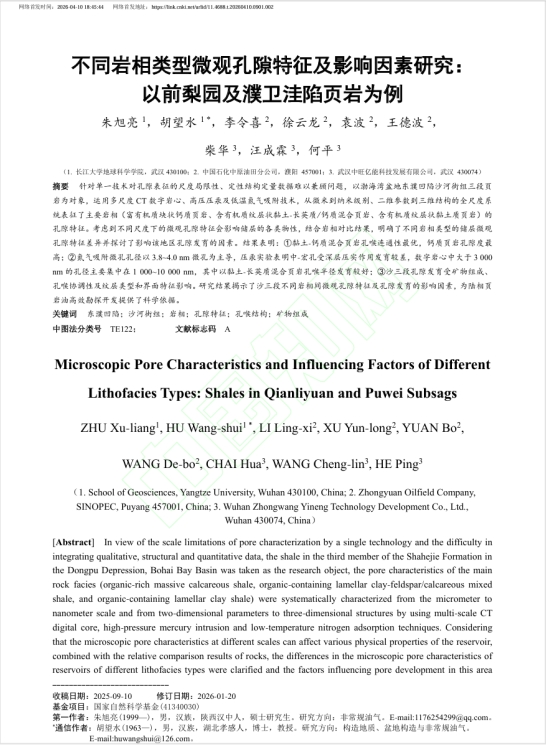

图2 论文首页

（论文链接：https://kns.cnki.net/kcms2/article/abstract?v=JRmhR0Lfi26S4WMgSAsiJbSQBE3-QToe67nMZytTVAy20YxHPeP3HbMaZGfYCT49nhMZvGW1M72HcLNoRx4gZm0-jTFPteiSR1yM2z9cgM9A-6tJ23UnNNVqwGp2ps0snY9b6g6S0lAB0s1D0N2nZzkkhsfRgFtEZ87nLCLPljv5slEp38B3Dg==&uniplatform=NZKPT&language=CHS）
